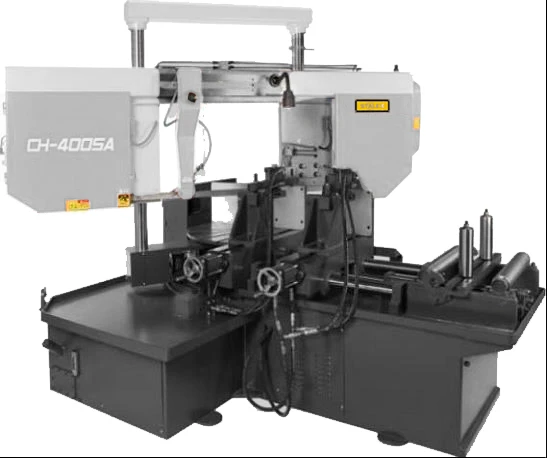

Автоматический ленточнопильный колонный станок Stalex CH-400SA

Модель Stalex СH-400SA является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400×400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

Основные элементы
– Угол пиления заготовок 90°; 15°; 30°; 45°.
– Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
– Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
– Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
– ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
– Сенсорный дисплей управления.
– Станок управляется трёхфазным двигателем.
– Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
– Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
– Термозащита электродвигателя
– Система смазки и охлаждения полотна
– Тиски гидравлические с возможностью быстрого зажима заготовок
– Макс. единичный ход подающих гидравлических тисков – 400мм
– Механическое натяжение полотна
– Шнековый конвейер для сбора стружки, приводимая в движение автоматически
– Подсветка зоны резания
– Автоматическое подъём рамы при завершении резки

Угол пиления заготовок 90°; 15°; 30°; 45°.

Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

Линейка для измерения длины подачи (контроли…
