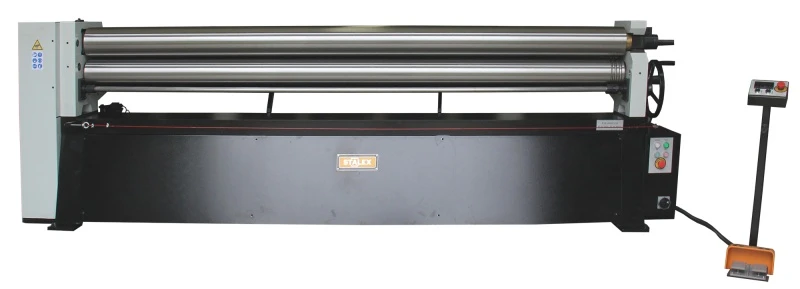

Наименование: Stalex ESR-3050×3.5E
Артикул: 391116
Макс. толщина вальцовки (низкоуглеродистая сталь, s 245 МПа): 3,5 мм
Твердость валов : до 45 HRC
Макс. ширина вальцовки: 3010 мм
Диаметр вальца: 170 мм
Мин. обечайки: 190 мм
Мощность двигателя: 5,5 кВт
Скорость вращения валов: 6,4 об/мин
Габаритные размеры: 3910х910х1360
Масса нетто/брутто: 2182/2400 кг
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести s не должен превышать параметр s 245 МПа) – не более 3,5мм:
*Минимальный диаметр получаемой заготовки при работе с алюминиевыми композитными панелями 4,0мм – составит не менее 260 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный – возможно только пробной прокаткой.:
*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм – составит не менее 270 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) 1,5мм – максимально возможный мин. обечайки может составлять 340 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный – возможно только пробной прокаткой.:
Характеристики:
– Вальцы с тремя ассиметричными валами
– Валы изготовлены из высокопрочной стали, закаленные (твердость HRC45) и полированные
– Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
– Регулируемые нижние валы
– Канавки для гибки прутка
– Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
– Возможность гибки на конус
– Выносная педаль с кнопкой аварийной остановки
– Верхний вал вращается в обе стороны
– Поставляется с функцией конусной гибки
– Набор инструмента в стандартной комплектации
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса – при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
