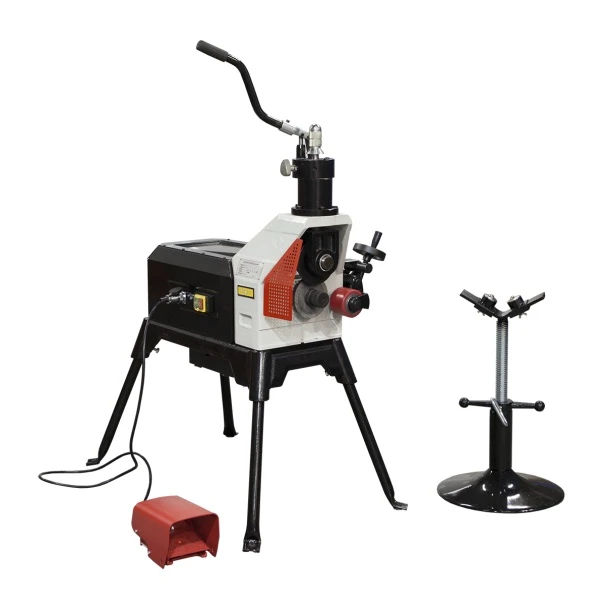

Модель: Желобонакатный станок STALEX G12D
Артикул: G12D
Мощность двигателя: 1100 Вт
Скорость вращения шпинделя: 24 об/мин
Питание: 1фаза, 220 вольт 50Гц
Размеры труб в дюймах: 1″-12″ (условный проход трубы)
Размеры труб в мм: ?33,5-325мм (фактический наружный диаметр трубы)
Регулируемая одностоечная опора: 1шт
Ножной переключатель: +
* 4 комплекта верхних накаточных роликов и нижних ведущих роликов: 1″-6″ сортамент 10 и сортамент 40
6″-8″ сортамент 10 и сортамент 40
8″-12″ сортамент 10:
Габариты (ДхШхВ): 850х500х850мм
Масса станка нетто/брутто: 134/154кг
Желобонакатный станок STALEX G12D предназначен для накатки желобков на стальных трубах с фактическим наружным диаметром от 33,5мм до 325мм (или от 1″ до 12″ – условный проход трубы). Станок поставляется с регулируемой одностоечной опорой для поддержки трубы.
Для пазовых соединений с помощью специальных хомутов или муфт (называются «грувлок»). Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. Быстрое обучение работы со станком. Ролик производит накатку желоба, путём вдавливания во внутрь. Регулируется только глубина желобка, остальные параметры стандартизированы (такие как расстояние от края трубы и ширина желобка) и зависят от диаметра трубы.
Особенности:
Низкий уровень шума при работе станка.
Легко продавливает материал трубы путем продавливания ролика в трубу.
Отсутствие абразивной пыли, стружки, искр, или открытого пламени.
Быстрая накатка желобков на стальных трубах с минимальным шумом (тихая работа), быстрый монтаж получаемых изделий.
Корпус станка защищен от образования коррозии.
Станки нашли широкое применение в операциях с последующим соединением труб, без дополнительных операций – таких как резьбовое соединение/сварное соединение.
Прочная и надёжная конструкция для применения в цеху или на объекте (применяются при монтаже трубопроводных систем), для систем водо и теплоснабжения.
Стандартная комплектация:
Станок Stalex
Одностоечная опора для труб
Оснастка для накатки желобков (4 комплекта роликов)
Ножной переключатель (педаль)
Кейс с инструментом
Кейс:
1) Маслёнка – 1шт
2) Шаблон – 1шт
3) Отвертка – 1шт
4) Шестигранник – 3шт
5) Мерная лента – 1шт
6) Регулировочный винт – 2шт
1) маховик «В»
2) маховик «А»
3) ручка выключения
На маховике «А» размещена шкала расчёта глубины, по которой можно регулировать глубину без шаблона (например, при утере шаблона).
одно деление шкалы 0,1мм = движению верхнего ролика 0,1мм
один оборот маховика «А» = 1,5мм движению верхнего ролика
Шаблон
Одностоечная опора для труб
Используется для предотвращения повреждения …
